動態扭矩傳感器是如何進行測量的？
時間: 2024-11-06 11:31:35 瀏覽次數：0
扭矩傳感器工作原理：

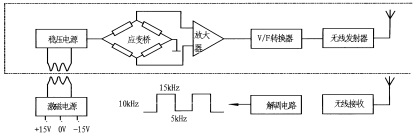

如上圖所示，應變橋由安裝在轉矩傳感器上的一組環形變壓器供電，提供一個感應電壓，該電壓通過整流和電壓調節轉換為高度穩定的直流電壓。電壓作為橋壓提供給應變電橋，作為工作電壓提供給其內部電路。應變橋檢測到的中壓級轉矩信號經V級強信號放大后，經V/F變換器轉換成比例方波信號，再傳輸?shù)酵獠啃盘柦邮掌?。通過該方法可使與V/F轉換的方波頻率相同的數字信號減小，其相位差不大于1，可以忽略不計。
碼盤和旋轉體一體旋轉。光電開關通過光電效應，做柵極電路處理，輸出高低電平脈沖信號。脈沖信號與速度成正比。實現了物理量速度向電信號的轉換。
